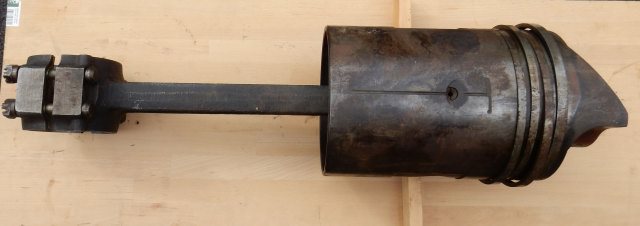

Piston-Bielle FV1 - 401 - 402

Nous sommes le lundi 07 octobre 2024

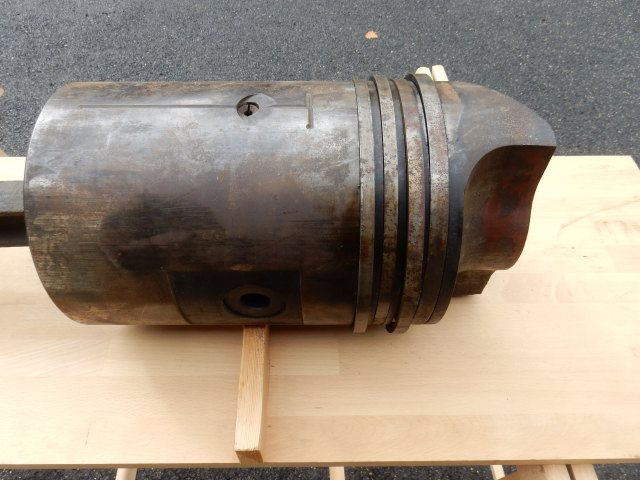

    - 1  Caractéristiques piston : Diamètre  225 mm

                                                         Longueur : 388 mm

                                                         Course : 260 mm

     - 2  Caractéristiques segments : 4 segments largeur 10 mm (1 de feu jeu à la coupe 1,50 mm 3 racleurs jeu à la coupe 1,125 mm)

     - 3  Caractéristiques bielle : Longueur : 540 mm

                                                        Alésage tête de bielle : 106 mm

                                                        Alésage pied de bielle : 62,2 mm

    - 4  Caractéristiques moteur : taux de compression 4,9

    - 5  Différenciation des pistons et culasses FV1 : voir pièce jointe

Deux ensembles « piston-culasse » non interchangeable, ont équipé les tracteurs FV1

Ensemble n° 1 : (figure 1)

Le déflecteur côté échappement est rectiligne.

Cet ensemble a été  monté sur les tracteurs FV1 fabriqué à Vierzon.

Ces tracteurs portent un numéro compris entre 2560 et 3344.

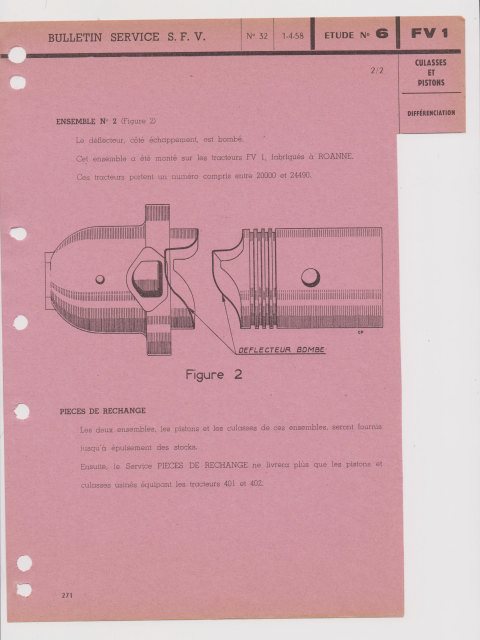

Ensemble n°2 : (figure 2)

Le déflecteur côté échappement est bombé.

Cet ensemble a été monté sur les tracteurs fabriqués à Roanne.

Ces tracteurs portent un n° compris entre 20000 et 24490.


































Article publié le 18-02-2017 (19906 lectures)
